변압기 탄 델타 테스터

변압기 Tan Delta 테스터는 변압기의 절연 성능을 감지하는 데 사용되는 기기입니다. 특정 주파수의 AC 전압을 적용하고 변압기 절연 매체의 현재 응답을 측정하여 변압기의 절연 조건을 결정함으로써 유전 손실 계수 (TAN δ) 및 커패시턴스 값 (C)을 계산합니다.

고정밀 측정

변압기 탄 델타 테스터의 TGδ 측정 정확도는 ± (읽기의 1% + 0. 이에 비해 시장에서 일반 테스터의 정확도는 일반적으로 약 ± (읽기의 2% + 0. 1%)입니다. 이는 작은 손실 변경을 감지 할 때 기기가 다른 장치가 무시할 수있는 미묘한 차이를 포착하여 예방 유지 보수를위한보다 안정적인 데이터 지원을 제공 할 수 있음을 의미합니다.

다차 주파수 측정 기능
변압기 탄 델타 테스터는 단일 주파수 측정 (45Hz, 50Hz, 55Hz, 60Hz, 65Hz) 및 자동 듀얼 주파수 변환 측정 (45/55Hz, 55/65Hz, 47.5/52.5Hz)을 포함한 여러 측정 빈도를 지원합니다. 대조적으로, 시장의 대부분의 장치는 50Hz 및 60Hz 측정 주파수 만 제공합니다. 다른 주파수로 측정함으로써,이 테스터는 서로 다른 작업 조건 하에서 절연 매체의 손실 특성을 분석하고 단열 상태를보다 정확하게 평가할 수 있습니다.

안전 보호 메커니즘
Transformer Tan Delta Tester에는 과전압 보호 (최대 견딜 수위 2000V), 과전류 보호 (최대 10A 자동 분리) 및 접지 보호 (접지 저항성)를 포함한 여러 안전 보호 메커니즘이 장착되어 있습니다.<4Ω automatic alarm). Its built-in high-speed sampling circuit (sampling rate 10MSPS) can detect abnormalities within 10ms and cut off the high-voltage output, effectively preventing the safety of the equipment under test and operators.

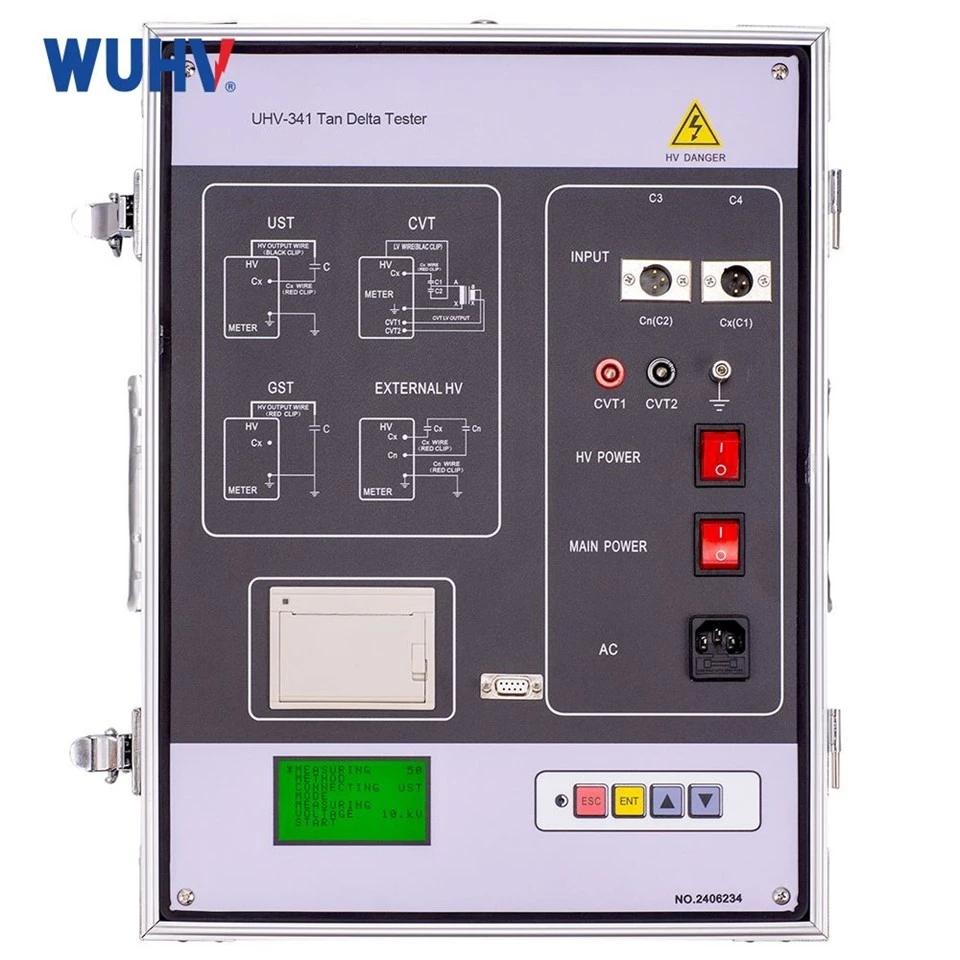

1. 인쇄기: 측정 데이터를 인쇄합니다.
2. 표시하다: 메뉴, 프롬프트 및 측정 결과를 표시하는 128 × 64 LCD 화면.
3. CX 소켓: 테스트 신호의 측정 입력 단자. 양의 배선에서는 단일 층 방패와 특수한 악어 클립이있는 특수 저전압 케이블과 테스트 제품의 최저 엔드에 연결된 특수 악어 클립을 사용하여 연결됩니다. 역 배선 에서이 터미널은 연결되지 않은 상태로 유지됩니다.
4. CN 소켓: 외부 표준 커패시턴스 신호에 대한 측정 입력 터미널. 내부 표준을 사용하는 경우이 터미널은 연결되지 않은 상태로 유지됩니다.
5. CVT 터미널: 자체 발전 방법에서 전류 출력 터미널 역할을하는 CVT를 측정하기위한 전용 터미널.
6. 접지 터미널: 테스트 중에 접지선을 사용하여지면에 연결해야합니다.
7. 전원 스위치: 장치를 켜고 끕니다.
8. 파워 소켓: AC 220V ± 10%, 50Hz를 지원하는 전력 입력 포트, 안전 구획이 장착되어 있습니다.
9. 핵심 영역: 버튼이 포함되어 있습니다"증가", "감소" "기능,"그리고"확인하다."
10. 업그레이드 디버깅 인터페이스: 펌웨어 업그레이드 및 디버깅을위한 전용 포트.
11. HV 소켓: 고전압 출력 터미널은 고전압 케이블을 통해 테스트 제품의 고전압 끝에 연결됩니다. 10kV 고전압을 출력합니다.
