스윕 주파수 응답 분석기

스윕 주파수 응답 분석기는 변압기 내부 권선의 특성 매개변수 측정을 기반으로 하며, 현재 선진국에서 개발 중인 내부 결함 주파수 응답 분석 방법을 사용하여 변압기의 내부 결함을 정확하게 판별합니다.

변압기의 설계 및 제작이 완료되면 라인 코일과 내부 구조가 결정됩니다. 따라서 다중 권선 변압기 라인 코일의 경우 전압 레벨이 동일하고 권선 방법이 동일하면 각 라인 코일의 해당 매개변수(Ci, Li)가 결정되어야 합니다. 따라서 각 라인 코일의 주파수 영역 특성 응답이 그에 따라 결정되었으며 해당 3{2}}상 라인 코일의 주파수 스펙트럼은 어느 정도 유사합니다.

테스트 과정에서 단락 회로가 발생하거나 운송 중에 충돌이 발생하면 변압기 권선의 분포 매개 변수가 변경되어 라인 코일의 상대 변위뿐만 아니라 단락 및 작동 중 오류 상태에서 전자기 장력으로 인한 라인 코일의 변형이 발생합니다. 그런 다음 스윕 주파수 응답 분석기는 변압기의 원래 주파수 영역 특성, 즉 주파수 응답의 진폭 변화와 고조파 주파수 오프셋에 영향을 미치고 변경합니다. 응답분석법을 기반으로 개발된 변압기 권선시험기는 변압기 내부 결함에 대한 새로운 형태의 비파괴 검사 장비입니다.{2}} 63kV~500kV 전력 변압기의 내부 구조 결함 감지에 적합합니다.

제품특징

변압기 권선 변형 시험기의 획득 및 제어에는 고속의 고집적 마이크로프로세서가{0}}채용됩니다.

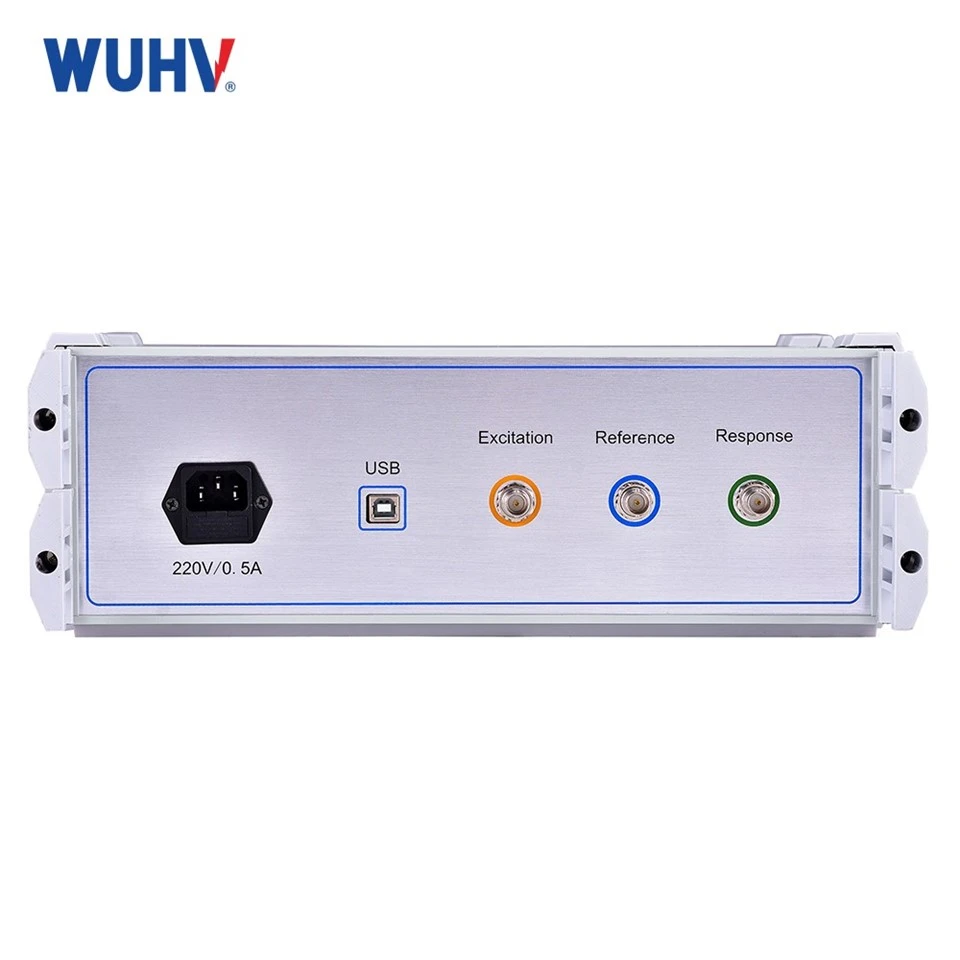

장비 통신이 가능한 노트북 USB 인터페이스.

노트북과 장비 사이에는 Bluetooth 인터페이스가 없습니다.

하드웨어 모션은 DDS 전용 디지털 고속{0}스위프 기술(미국)을 채택합니다. 테스트를 통해 권선 변형, 돌출, 오프셋, 틸트, 턴 간 단락 변형, 상간 단락 등의 결함을 정확하게 진단할 수 있습니다.

고해상도 dB 측정, 듀얼 채널 16비트 A/D.

신호 출력 진폭은 소프트웨어를 통해 최대 피크 값 10V로 조정할 수 있습니다.

컴퓨터로 생성된 결과의 전자 문서(워드)-입니다.

정밀하고 안정성이 높은 부품을 선택하고 동일 위상에서 테스트를 반복하여 99.5% 이상의 반복률을 측정합니다.

물과 유해한 가스 오염을 방지하기 위해 특수 표면 처리된 완성된 회로 기판.

당사에서 생산하는 변압기 권선 변형 시험기는 선형 스위프 주파수 측정 및 분할 스위프 주파수 측정 기능을 갖추고 있으며 현재 중국의 두 기술 학교의 측정 모드와 호환됩니다.



진폭 주파수 특성은 국가 진폭 주파수 특성 시험기의 기술 사양을 준수합니다. 가로축(주파수)에는 선형 인덱스와 로그 인덱스 두 가지 유형이 있으므로 인쇄된 노래 곡선은 선형 또는 로그 인덱스 선이 될 수 있으며 사용자는 실제 상황에 따라 선택할 수 있습니다.

1. 숨겨진 손상 감지 -변압기 탱크를 열지 않고도 권선 변형, 코어 이동 및 느슨한 클램핑을 식별합니다.

2. 비-침습적 테스트 -부싱을 통해 외부에서 모든 테스트를 수행합니다. 오일 배출이나 탱크 진입이 필요하지 않습니다.

3. 고감도 -기존 임피던스 테스트보다 훨씬 더 민감한 1~2mm의 작은 기계적 변화를 감지합니다.

4. 고유 지문 비교 -현재 응답을 기준 데이터와 비교하여 작은 편차도 명확하게 표시합니다.

5. 사후-결함 평가 -단락이나 낙뢰 발생 시 내부 손상을 신속하게 확인하여-수리 또는-교체 결정을 내릴 수 있습니다.

6. 계획되지 않은 중단 방지 -일상적인 유지 관리 중에 문제를 조기에 포착하여 치명적인 오류를 방지합니다.

7. 휴대성과 속도가 빠릅니다. -무게는 10kg에 불과하며 현장에서 쉽게 사용할 수 있도록 2~10분 안에 청소를 완료합니다.

1. 발전, 송전, 배전

발전소: 발전기 승압 변압기(GSU)의 기계적 안정성을 평가하고 열팽창으로 인한 절연 변위를 감지합니다.

변전소: 전력 변압기가 사고 전류 이후 구조적 무결성을 유지하는지 확인하십시오.

배전 변압기: 폴 및 패드 변압기의 구조적 안정성을 검증합니다.

2. 변압기 제조 및 공장 테스트

품질 관리: IEC, IEEE 및 ANSI 표준을 준수하는지 확인하기 위해 배송 전에 일상적인 테스트와 유형 테스트를 수행합니다.

운송 후 검사: 운송 중에 변압기에 기계적 변형이 발생하지 않았는지 확인하십시오.

3. 전기 유지 보수 및 고장 진단

예측 유지보수는 유틸리티 회사가 유지보수를 준비하고 장비 수명을 연장하는 데 도움을 주기 위해 사용됩니다.

단락 후 변압기가 계속 작동할 수 있는지 또는 유지 관리가 필요한지 확인하기 위해 사후 결함 조사를 수행합니다.

4. 재생에너지 변압기(풍력, 태양광, 수력)

풍력 발전소 변압기: 진동 및 기계적 응력으로 인한 권선 변위를 감지합니다.

태양광 발전소 변압기: 변동하는 부하에서 인버터 변압기의 무결성을 보장합니다.

수력 변압기: 승압 변압기의 철심 움직임과 절연 열화를 평가합니다.-

스윕 주파수 응답 분석기 테스트는 넓은 주파수 범위(일반적으로 20Hz~2MHz 이상)에 걸쳐 저전압 사인파 신호를 변압기 권선에 주입하고 출력 응답을 측정하는 방식으로 작동합니다.{0} SFRA 테스트는 주파수 응답 곡선을 분석하여 기계적 변형, 권선 변위, 코어 이동 및 변압기의 기타 내부 결함을 감지합니다.

1.권선 변형: 단락, 운송 스트레스 또는 노화로 인해.

2.코어 이동 또는 풀림: 열 순환 또는 기계적 충격으로 인해 발생합니다.

3.클램핑 압력 손실: 변압기 코어의 감소된 압력을 감지합니다.

4.간-회전 단락: 권선 회전 사이의 절연 결함을 식별합니다.

5.권선 파손 또는 느슨한 권선: 권선이 이동되었거나 분리되었는지 확인합니다.

6. 부분 방전 및 절연 성능 저하: 절연 상태를 모니터링합니다.

7.탭 체인저 결함:-부하 탭 체인저(OLTC)의 기계적 결함을 확인합니다.

신뢰는 일관성을 바탕으로 구축됩니다. 그렇기 때문에 우리는 1시간 이내에 견적을, 24시간 이내에 솔루션을 보장하며, 우리의 주장을 입증하기 위해 항상 제품 데모를 제공할 준비가 되어 있습니다. 귀하가 주문하면 당사는 계약을 엄격하게 준수하고, 생산 진행 상황에 대한 정보를 지속적으로 제공하며, 정시 배송을 보장합니다.- 우리의 수출 경험은 미국, 호주, 아르헨티나 등 기존 시장부터 말레이시아, 인도네시아, 사우디아라비아, UAE 등 빠르게 성장하는 지역까지 약 100개 국가를 포괄합니다. 이러한 글로벌 진출은 깨끗하고 현대적인 생산 환경과 R&D 및 QC 팀이 정밀하게 작업하는 잘 조직된 사무실에서 지원됩니다.{8}} 모든 제품은 귀하의 사양을 충족하는지 확인하기 위해 공장 승인 테스트를 거칩니다. 구매 후 6시간 이내에 모든 질문에 응답하고, 12-개월 보증(보증 연장 가능)을 제공하며, 팀을 위한 해외 교육을 제공하고, 정기적인 재방문 일정을 계획하고, 필요할 때 렌탈 서비스를 제공합니다. 사용자 정의는 문제가 되지 않으며 승인된 교정은 추가 옵션으로 제공됩니다. 이 모든 것이 경쟁력 있는 가격으로 제공됩니다. 왜냐하면 우리는 품질과 경제성이 서로 조화를 이루어야 한다고 믿기 때문입니다.
