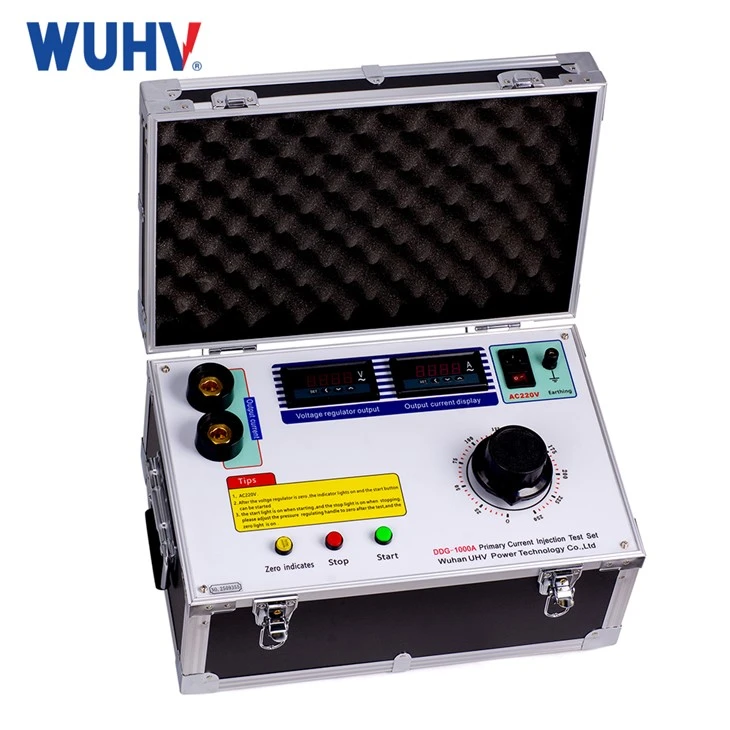

1차 전류 주입 테스터

1차 전류 주입 테스터는 강한 전류가 흐르는 장소에 필요한 장비입니다. 발전소, 배전소, 전기 제조업체, 연구 기관 및 기타 부서에서 널리 사용됩니다. 장비는 단기-또는 간헐적 시스템, 소형, 경량, 유지 관리 용이 등의 특성을 가지고 있습니다.

1. 고전류 발생기에는 크기 범위 모니터링을 위한 2개의 전류계가 있습니다.

2. 자동 변압기는 자유롭게 조정될 수 있습니다.

3. 작동하기 쉬운 상태 표시 등, 버튼 제어.

4. 전체 분리형 구조로 이동이 용이합니다.

1. 테스트 요구 사항에 따라 테스트된 제품과 전류 증폭기를 연결하고 전원 공급 장치가 있는지 확인하십시오. (분할형의 경우 패널의 "입력"을 전원에 연결하고, "출력"을 DDK의 "입력"에 연결하고, "기기"를 DDK의 "기기"에 연결합니다.

2. 필요한 전류에 따라 전류 스위치의 위치를 ​​선택합니다.

3. 전원을 켜면 녹색 표시등이 켜져야 합니다(그렇지 않은 경우 녹색 표시등이 켜질 때까지 전압 스위치를 시계 반대 방향으로 0으로 돌립니다). 시작 버튼을 누르면 녹색 표시등이 꺼지고 빨간색 표시등이 켜집니다. 전류가 필요한 수준으로 올라갈 때까지 전압 스위치를 시계 방향으로 돌립니다.

4. 전압 스위치를 시계 반대 방향으로 0으로 돌리고 정지 버튼을 누르면 빨간색 표시등이 꺼지고 녹색 표시등이 켜집니다. 테스트가 끝났습니다.

1. 보호 계전기 확인: 계전기가 오류 조건에 정확하게 반응하는지 확인합니다.

2. 변류기(CT) 테스트: 고전류를 시뮬레이션하여 CT 성능을 확인합니다.

3. 오류 조건 시뮬레이션: 실제- 오류 시나리오를 시뮬레이션하기 위해 고전류를 생성합니다.

4. 교정: 보호 장비 교정을 위한 신뢰할 수 있는 방법을 제공합니다.

시스템 신뢰성 향상: 실제 오류 발생 시 보호 시스템이 올바르게 활성화되는지 확인합니다.

준비 및 설정

1차 전류 인젝터를 테스트 중인 장치(예: 계전기 또는 변류기)에 연결합니다.

원하는 전류 수준, 테스트 기간 및 테스트 모드(예: AC/DC 전류, 단계 주입 또는 연속 전류)를 설정합니다.

전류 주입

인젝터는 높은 전류를 생성하여 테스트 중인 시스템에 주입합니다.

테스트 장비(예: 릴레이)는 설정(예: 트립 시간 및 전류 임계값)에 따라 활성화 또는 비활성화하여 응답합니다.

모니터링 및 검증

테스트 중인 보호 장치 또는 변류기의 응답을 모니터링합니다.

테스트 전류를 받을 때 CT 또는 릴레이가 예상대로 작동하는지 확인하십시오.

데이터 기록 및 보고

테스트 결과는 분석 및 보고를 위해 기록됩니다.

데이터는 보호 장치가 오류 조건에서 올바르게 작동하는지 여부를 확인하는 데 도움이 됩니다.

계전기나 변류기와 같은 기본 회로에 제어된 고전류를 주입하여 오류 상황을 시뮬레이션합니다. 주입된 전류는 실제 시스템에서 발생하는 과부하, 단락 또는 기타 오류 조건을 재현합니다. 테스트 요구 사항에 따라 장치는 AC 및 DC 전류를 모두 생성할 수 있습니다.

1. 보호 계전기 테스트: 계전기가 사양에 따라 결함 조건 및 트립에 올바르게 응답하는지 확인합니다.
2. 변류기(CT) 테스트: 높은 1차 전류를 시뮬레이션하여 CT의 정확성을 테스트하고 보호 계전기의 전류를 올바르게 감소시키는지 확인합니다.
3. 교정: 계전기 및 기타 보호 시스템이 오류 전류에 올바르게 응답하도록 적절하게 교정되었는지 확인합니다.
4. 유지 관리 및 문제 해결: 보호 시스템이 제대로 작동하는지 진단하고 유지 관리하는 데 사용됩니다.
5. 오류 시뮬레이션: 실제-오류(예: 단락, 과부하)를 시뮬레이션하여 보호 시스템의 성능을 확인합니다.

1. 안전 접지 및 절연

차단기, CT 및 보호 시스템의 전원이 완전히 차단되고 격리되었는지 확인하세요.{0}} 모든 장비를 올바르게 접지하십시오.

2. 올바른 전류 범위를 선택하십시오.

릴레이를 트립하거나 CT를 포화시키려면 적절한 출력 전류를 갖춘 테스터를 선택하십시오. 테스터에 과부하가 걸리지 않도록 하십시오.

3. 장시간의 고전류 출력 방지

고전류(1000A 이상)가 케이블과 내부 구성 요소를 가열합니다. 듀티 사이클 제한을 따르십시오(예: 1~2분 ON 후 냉각).

4. 적절한 테스트 케이블을 사용하십시오

과열 및 전압 강하를 방지하려면 단단하게 연결되어 있는 짧고 두꺼운 케이블(예: 1000A당 50-70mm²)을 사용하십시오.

5. 우발적인 접촉 방지

출력 단자는 위험한 낮은-전압을 전달하지만 매우 높은 전류를 전달합니다. 권한이 없는 사람을 멀리 두십시오.

6. 모든 연결을 보호하세요

연결이 느슨하면 아크 발생, 과열 및 판독 오류가 발생합니다. 모든 클램프와 볼트를 단단히 조이십시오.

7. 차단기 트립 주의

테스트 전류가 보호 설정을 초과하면 차단기가 열립니다. 테스트하기 전에 주변 직원에게 알리십시오.

8. 주변 온도 기록

도체 저항은 온도에 따라 변합니다(구리의 경우 약 0.4%/도). 표준 기준 온도(20도 또는 75도)에 맞게 판독값을 수정합니다.

9. 테스트 후 방전

내부 커패시터 또는 인덕터는 잔류 에너지를 저장할 수 있습니다. 리드를 분리하기 전에 "방전 완료"를 기다리십시오.

10. 정기적인 교정 및 유지보수

전류계, 타이머 및 출력 정확도를 보장하기 위해 매년 교정하십시오. 케이블, 단자, 냉각팬을 정기적으로 검사하십시오.
