그만큼가변 주파수 직렬 공진 내전압 장치직렬 공진의 원리를 사용하고, 여자 변압기로 직렬 공진 회로를 여자시키고, 가변 주파수 제어기의 출력 주파수를 조정하고, 회로 인덕턴스 L과 테스트 샘플 C를 직렬로 공진시킵니다. 공진 전압은 테스트 샘플에 적용되는 전압입니다. 완전한 세트가변 주파수 시리즈 공진 장비전력, 야금, 석유, 화학 공학과 같은 산업에서 널리 사용되며 고용량, 고전압-용량 샘플의 인계 및 예방 테스트에 적합합니다.

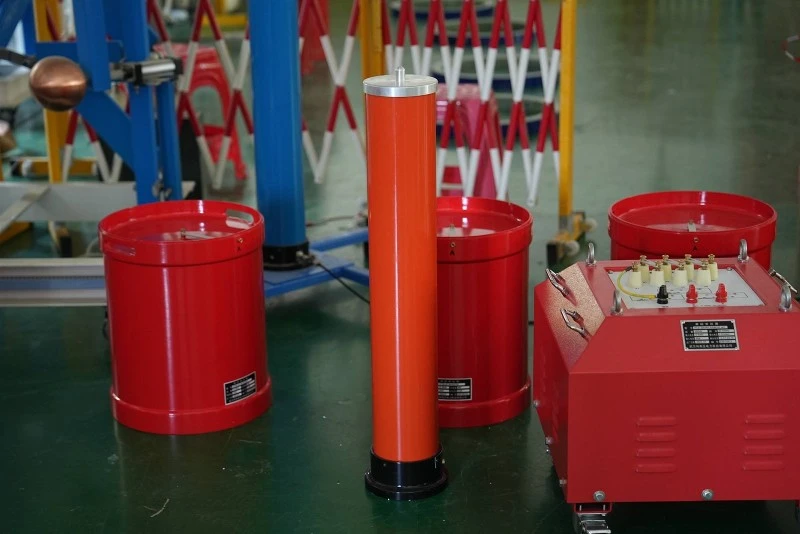

그만큼가변 주파수 직렬 공진 내전압 장치주로 가변 주파수 컨트롤러, 여자 변압기, 고-전압 리액터, 고-전압 전압 분배기 등으로 구성됩니다. 가변 주파수 컨트롤러는 20KW 이상의 데스크톱 컨트롤러와 20KW 이하의 휴대용 박스 컨트롤러의 두 가지 범주로 구분됩니다. 가변 주파수 시리즈 공진 장비의 전체 세트는 컨트롤러와 필터로 구성됩니다. 가변 주파수 컨트롤러의 주요 기능은 진폭과 주파수가 고정된 380V 또는 200V AC 전원 주파수 사인파를 진폭과 주파수를 조정할 수 있는 사인파로 변환하는 것입니다. 그리고 전체 장비에 전원을 공급합니다. 여자 변압기의 기능은 가변 주파수 전원 공급 장치에 의해 출력되는 전압을 적절한 테스트 전압으로 높이는 것입니다. 고{11}}전압 리액터 L은 공진 회로의 중요한 구성 요소입니다. 전원 주파수가 1/(2 π√ LCX)와 같을 때 테스트 샘플 CX와 직렬 공진을 겪습니다.
그만큼주파수 변환 시리즈 공진 내전압 장치다단-중첩 방식을 채택하고 여러 반응기를 병렬 또는 직렬로 사용할 수 있습니다. 전압 분배기는 테스트 전압을 측정하는 데 사용되며 작은 커패시턴스 테스트 샘플의 보상 커패시터로도 사용할 수 있으므로 공진 주파수를 사용하여 30~300Hz 범위 내에서 다양한 전력 장비에 대한 AC 내전압 테스트를 완료할 수 있습니다. 가변 주파수 직렬 공진의 기본 원리는 조정 가능한(30-300Hz) 직렬 공진 테스트 장비를 사용하여 테스트 대상의 커패시터와 공진하여 AC 테스트 전압을 생성하는 것입니다.
주파수 변환 직렬 공진 전압 내구성의 원리
회로 주파수 f=1/2 π√ LC일 때 회로에서 공진이 발생하고 시험 시료의 전압은 여자 변압기 고전압단 출력 전압의 Q배입니다. Q는 시스템 품질 계수로, 전압 공진 배수이며 일반적으로 수십에서 수백 이상 범위입니다. 먼저 가변 주파수 전원 공급 장치의 출력 주파수를 조정하여 회로에서 직렬 공진을 유도한 다음 회로 공진 조건에서 가변 주파수 전원 공급 장치의 출력 전압을 조정하여 샘플 전압의 테스트 값을 얻습니다. 회로의 공진으로 인해 가변 주파수 전원 공급 장치의 출력 전압이 작을수록 테스트 샘플 CX에서 더 높은 테스트 전압이 생성될 수 있습니다.
