가변 주파수 계열 공진 시험 장비? 우한 UHV는 생산을 전문으로 합니다.직렬 공진 장치, 다양한 제품 선택 및 전문적인 전기 테스트를 통해. 찾을 때직렬 공진 장치, 우한 UHV를 선택하세요.
그만큼가변 주파수 시리즈 공진 테스트 장비직렬 공진의 원리를 적용하고, 여자 변압기를 사용하여 직렬 공진 회로를 여자시키고, 가변 주파수 제어기의 출력 주파수를 조정하고, 회로 인덕턴스 L과 테스트 샘플 C를 직렬로 공진시킵니다. 공진 전압은 테스트 샘플에 인가되는 전압입니다. 그만큼주파수 변환 공진 시험 장치전력, 야금, 석유, 화학 공학과 같은 산업에서 널리 사용되며 발전기 및 변압기 GIS, 고{2}}전압 교차-케이블, 변압기, 부싱 등에 대한 핸드오버 및 예방 테스트와 같은 고용량, 고-용량성 테스트 샘플에 적합합니다.

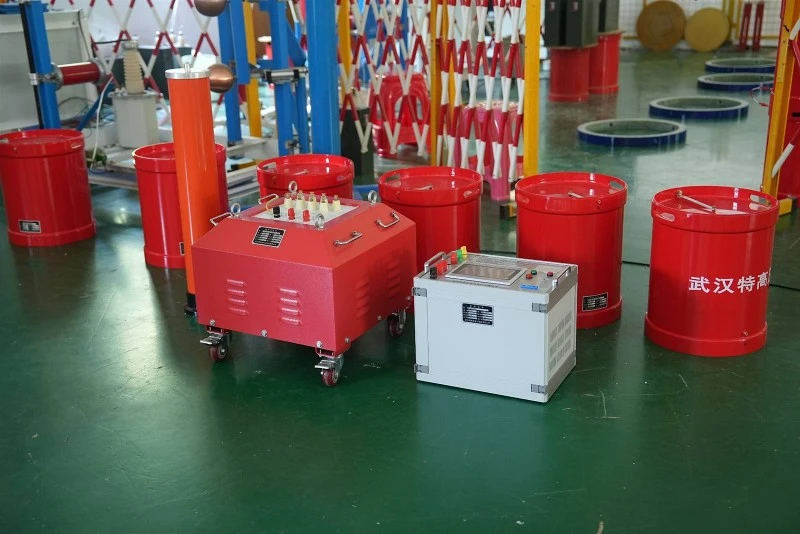

그만큼주파수 변환 시리즈 공진 시험 장비주로 주파수 변환 컨트롤러, 여자 변압기, 고-전압 리액터, 고-전압 전압 분배기 등으로 구성됩니다. 가변 주파수 컨트롤러는 20KW 이상의 데스크톱 컨트롤러와 20KW 이하의 휴대용 박스 컨트롤러의 두 가지 범주로 구분됩니다. 컨트롤러와 필터로 구성됩니다. 가변 주파수 컨트롤러의 주요 기능은 진폭과 주파수가 고정된 380V 또는 200V AC 전원 주파수 사인파를 진폭과 주파수를 조정할 수 있는 사인파로 변환하는 것입니다. 그리고 전체 장비에 전원을 공급합니다. 여자 변압기의 기능은 가변 주파수 전원 공급 장치에 의해 출력되는 전압을 적절한 테스트 전압으로 높이는 것입니다. 고{11}}전압 리액터 L은 공진 회로의 중요한 구성 요소입니다. 전원 주파수가 1/(2 π√ LCX)와 같을 때 테스트 샘플 CX와 직렬 공진을 겪습니다.
주파수 변환 직렬 공진 테스트 장비의 작동 원리
가변주파수 제어기의 출력주파수를 조절함으로써 회로 내 리액터의 인덕턴스(L)와 시료의 정전용량(C) 사이에 공진이 발생하며, 공진전압은 시료에 인가되는 전압이다. 주파수 변조 제어기를 통해 전원을 공급하고, 여자 트랜스포머에 의해 시험 전압을 1차 승압시켜 리액터 L과 시험 시료 CX에 고전압을 인가한다. 주파수 변조 컨트롤러의 출력 주파수를 변경함으로써 회로는 직렬 공진 상태가 됩니다. 회로의 공진 주파수는 테스트 샘플의 커패시턴스 CX와 리액터의 인덕턴스 L에 따라 달라집니다. 가변 주파수 컨트롤러의 출력 전압을 조정하여 테스트 샘플의 고전압에 필요한 전압 값을 달성합니다.
가변 주파수 계열 공진 시험 장비의 제품 특성
대형 화면에는 테스트 데이터와 테스트 상태가 표시되며{0}}실시간 작업 단계 프롬프트 기능이 있습니다.
실험 전압, 주파수 범위, 가압 시간을 유연하게 조정할 수 있습니다.
테스트 결과는 테스트 샘플의 정전 용량을 계산할 수 있습니다.
실험데이터의 간편한 통신 및 관리를 위한 컴퓨터 통신 인터페이스 탑재
작은 크기, 가벼운 무게, 쉬운 조작
고해상도, 0.001HZ의 주파수 분해능
높은 안전성과 신뢰성을 갖춘 이 시스템은 과전류, 과전압 및 방전 보호 기능을 갖추고 있어 개인 및 장비 안전을 효과적으로 보호할 수 있습니다. 테스트 결과는 소프트웨어로 인쇄 및 업그레이드 가능
