가변주파수 공진시험장치? 우한 UHV는 다음과 같은 생산을 전문으로 합니다.직렬 공진, 다양한 제품 선택 및 전문적인 전기 테스트를 통해. 찾으려면직렬 공진, 우한 UHV를 선택하세요.
그만큼주파수 변환 공진 시험 장치직렬 공진의 원리를 사용합니다. 주파수 변환 제어기의 출력 주파수를 조정함으로써 회로 내 리액터의 인덕턴스 L과 테스트 샘플의 커패시턴스 C가 직렬 공진됩니다. 공진 전압은 테스트 샘플에 인가되는 전압입니다.
그만큼주파수 변환 공진 시험 장치전력, 야금, 석유, 화학 등의 산업에서 널리 사용됩니다. 발전기, 변압기 등 GIS, 고{3}}전압 교차-연결 케이블, 변압기, 부싱 등의 핸드오버 및 예방 테스트와 같은 고용량, 고-전압 용량성 테스트 샘플에 적합합니다. 주파수 변환 공진 테스트 장치의 구성

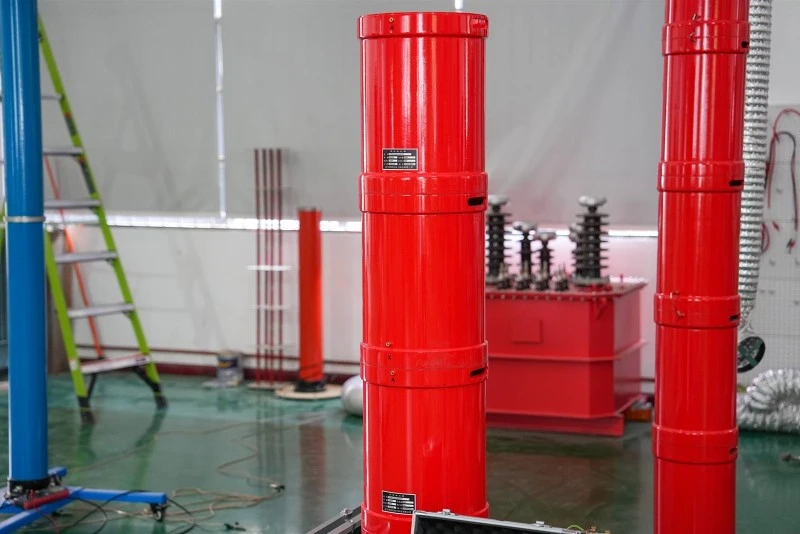

그만큼주파수 변환 공진 시험 장치주파수 변환 전원 공급 장치, 여자 변압기, 리액터, 전압 분배기 및 보상 커패시터로 구성됩니다.
주파수 변환 공진 시험 장치의 작동 원리
회로 주파수 f=1/2 π√ LC일 때 회로에서 공진이 발생하고 시험 시료의 전압은 여자 변압기 고전압단 출력 전압의 Q배입니다. Q는 시스템 품질 계수로, 전압 공진 배수이며 일반적으로 수십에서 수백 이상 범위입니다. 먼저 가변 주파수 전원 공급 장치의 출력 주파수를 조정하여 회로에서 직렬 공진을 유도한 다음 회로 공진 조건에서 가변 주파수 전원 공급 장치의 출력 전압을 조정하여 샘플 전압의 테스트 값을 얻습니다. 회로의 공진으로 인해 가변 주파수 전원 공급 장치의 출력 전압이 작을수록 테스트 샘플 CX에서 더 높은 테스트 전압이 생성될 수 있습니다.
주파수 변환 공진 시험 장치의 적용
1. 6kV-500kV 고압-전압 가교 케이블의 AC 내전압 시험
2. 발전기의 교류전압 내력시험
3. GIS 및 SF6 스위치에 대한 AC 내전압 테스트
4. 6kV-500kV 변압기의 전력 주파수 내전압 시험
5. 모선, 부싱, 변압기 등 기타 고전압 전기 장비에 대한 AC 내전압 테스트-.
