교류 내전압 시험은 전기기기의 절연강도를 평가하기 위한 가장 엄격하고 효과적이며 직접적인 시험방법이며, 현행 전기법규에서 요구하는 시험방법이기도 합니다. 현재 중국에서 전기기기를 가동할 수 있는지 여부를 판단하는 지침적 판단이며, 기기의 절연수준을 확보하고 절연파괴 사고를 방지하기 위한 중요한 검출방법이기도 하다. 중국의 전력 시스템이 지속적으로 발전함에 따라 점점 더 많은 고전압 및 대용량 전기 장비와 가교 폴리에틸렌 케이블이 널리 사용되고 있습니다.- 일상적인 유지 보수 및 상태 점검 작업에서 AC 전압 내량 테스트는 필수 테스트 항목입니다. 기존 상용주파 시험용 변압기는 부피가 크고 운반이 불편하고, 대용량 전기기기에 대한 AC 내전압 시험을 실시할 때 대용량 시험 전원공급장치가 필요하기 때문에 현장에서 시험을 실시하는 것이 불가능한 경우가 있습니다. 따라서 테스트를 위해서는 새로운 AC 내전압 테스트 장치가 필요합니다. 전력 기술의 발전과 함께 새로운 테스트 방법이 점차 채택되었습니다. 그 중 직렬 공진 전압 내압 테스트는 중국의 국가 상황에 적합한 테스트 중 하나입니다. 공진 회로의 기본 원리를 적용하며 다양한 조정 방법에 따라 유도형, 용량형, 가변 주파수의 세 가지 유형으로 나눌 수 있습니다. 실제 응용 분야에서 세 가지 유형의 직렬 공진 장치를 비교한 결과, 가변 주파수 직렬 공진 장치가 현장의 실제 요구 사항에 더 적합한 것으로 나타났습니다. 따라서 현장 장비 AC 테스트에서 가장 일반적으로 사용되는 것은가변 주파수 직렬 공진 장치, 다양한 AC 전압 내성 테스트를 충족할 수 있습니다.
다양한 그래픽 및 텍스트 자료를 참조하여 유도 및 가변 주파수 방법을 포함하여 직렬 공진 내전압 테스트에 일반적으로 사용되는{0}}현장 조정 방법을 이해할 수 있습니다. 그러나 방법에 관계없이 고{2}}전압 회로는 용량과 동일한 유도 임피던스, 즉 o L=1/C로 조정될 수 있을 것으로 기대됩니다. 이렇게 하면 중간 변압기에 작은 전압만 가하면 되며 테스트 샘플에는 높은 전압 QU(Q=L/R=1/o CR, 품질 계수)가 생성됩니다.
테스트 샘플에서 충분한 고전압이 생성될 수 있는지 여부는 다음 세 가지 조건에 따라 달라집니다.
① 고{0}}전압 회로의 총 인덕턴스가 총 용량과 동일합니까?
② 고전압 회로의 품질 계수 값이-충분히 큰가?
③ 중간변압기에 인가되는 전압 U는 충분히 큰가?
유도 장치의 가장 중요한 구성 요소는 인덕턴스를 변경하기 위해 리액터의 철심 공극을 조정하는 조절 가능한 인덕턴스를 갖춘 철심 리액터입니다. 이 장치의 장점은 리액터의 인덕턴스를 매우 크게 만들 수 있다는 것이며, 이는 큰 커패시턴스 샘플의 내전압 테스트에 사용할 수 있다는 것입니다. 인덕턴스의 크기는 선형적으로 조정될 수 있으며, 직렬 회로는 샘플의 커패시턴스에 따라 정확하게 공진점에 도달하도록 만들 수 있습니다. 먼저 낮은 전압을 인가하여 직렬 회로에서 공진을 발생시키는 리액터의 인덕턴스를 조정한 다음 전압을 높이면 테스트 전압 하에서 공진이 발생할 때까지 리액터의 인덕턴스를 조정할 수 있습니다. 이는 안전하며 회로의 완전한 공진을 달성할 수 있습니다. 단점은 반응기의 제조가 복잡하고, 장치의 무게가 증가한다는 점이다.

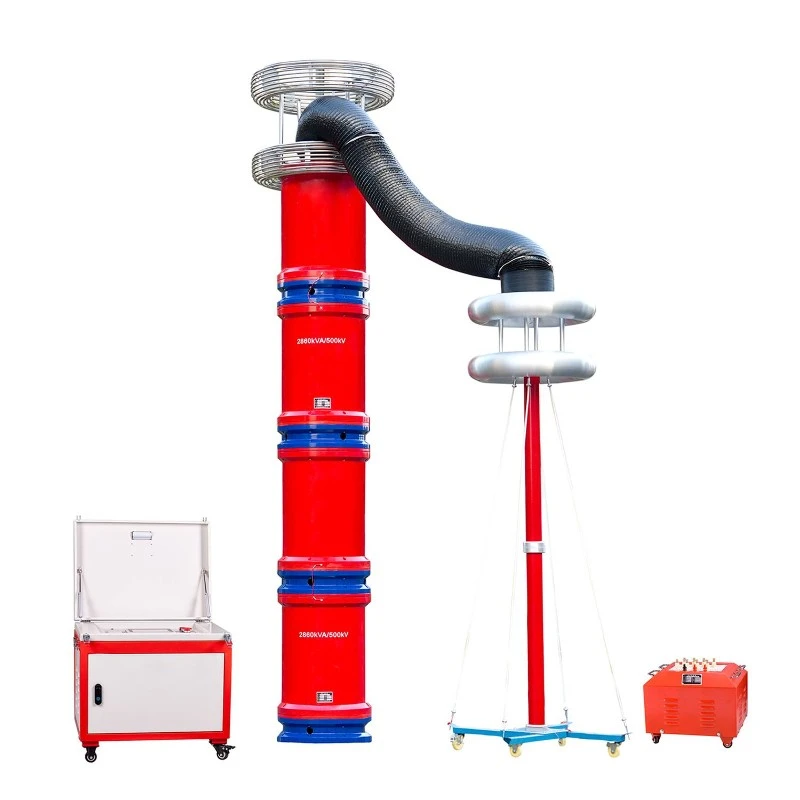

가변 주파수 장치는 회로가 공진점에 도달하도록 고전력 가변 주파수 전원 공급 장치를 사용하여 전력 주파수를 조정합니다. 장치에 사용되는 리액터의 인덕턴스는 고정되어 있으며 테스트 전원 공급 장치의 주파수는 커패시턴스에 따라 다릅니다. 가변 주파수 직렬 공진 시험 장치는 직렬 공진의 원리를 이용하고 여자 변압기를 사용하여 직렬 공진 회로를 여자시키고 가변 주파수 제어기의 출력 주파수를 조정하며 회로 인덕턴스 L과 시험 샘플 C를 만듭니다.
직렬 공진공진전압이 시험 시료에 인가되는 전압인 , 는 공진점에 정확히 도달할 수 있어 리액터가 단순하고 가벼우며 회로 품질 계수가 높은 장점이 있습니다. 그러나 단점은 고전력 전원 공급 장치가 필요하다는 점이며, 이는 전원 공급 장치의 전압 및 주파수 안정성에 대한 요구 사항이 높다는 것입니다. 가변주파수형은 유도형에 비해 조정범위가 넓습니다. 현재는 전자기기의 발달로 가변주파수형이 일반적으로 사용되고 있습니다.
실제 현장 상황에서 직렬 공진 내전압 테스트 관련 문제-
현장에서 가변 주파수 직렬 공진 장치를 실제로 사용할 때 테스트 담당자가 주의해야 하는 테스트 회로의 낮은 품질 계수, 낮은 공진 주파수 및 높은 전류와 같은 일련의 문제에 자주 직면합니다. AC 내전압 테스트가 원활하게 진행되도록 하려면 이러한 문제를 해결하기 위한 적절한 조치를 취해야 합니다.
