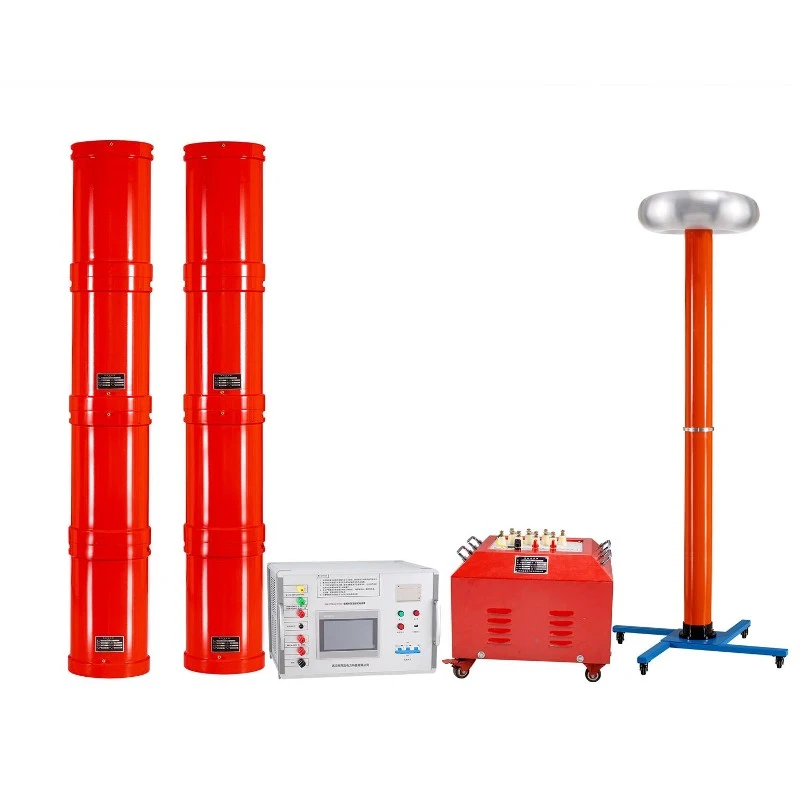

그만큼직렬 공진 테스트 장치,라고도 함직렬 공진, 주파수 변조와 유도 변조로 나눌 수 있습니다. 가변 주파수 직렬 공진 장치는 일반적으로 가변 주파수 전원 공급 장치, 여자 변압기, 리액터 및 용량 성 전압 분배기로 구성됩니다. 테스트 샘플의 커패시터와 리액터는 직렬 공진 연결을 형성하고 전압 분배기는 테스트 샘플에 병렬로 연결되어 테스트 샘플의 공진 전압을 측정하고 과전압 보호 신호를 제공합니다.
우리는 회로 주파수에서 회로에서 공진이 발생하고 테스트 샘플의 전압이 여자 변압기 고전압 끝의 출력 전압의 Q 배라는 것을 알고 있습니다. Q는 시스템 품질 계수로, 전압 공진 배수이며 일반적으로 수십에서 수백 이상 범위입니다. 먼저 가변 주파수 전원 공급 장치의 출력 주파수를 조정하여 회로에서 직렬 공진을 유도한 다음 회로 공진 조건에서 가변 주파수 전원 공급 장치의 출력 전압을 조정하여 샘플 전압의 테스트 값을 얻습니다. 회로의 공진으로 인해 가변 주파수 전원 공급 장치의 출력 전압이 작을수록 테스트 샘플 CX에서 더 높은 테스트 전압이 생성될 수 있습니다.
일반적인 결함 현상직렬 공진 테스트 장치
1. 직렬공진시험장치의 플래싱현상
가스 또는 액체 유전체의 고체 절연 표면을 따라 파괴적인 방전이 발생할 때 이를 플래시오버라고 합니다. 플래시오버 현상은 절연체 주변의 가스나 액체 유전체가 파괴될 때 고체 절연체의 표면을 따라 항복 전압이 방전되는 현상을 말합니다. 방전 중에 플래시오버가 발생하는 전압을 플래시오버 전압이라고 합니다. 절연체의 플래시오버 이후 전극 사이의 전압은 급격히 0으로 떨어지거나 0에 가까워집니다. 플래시오버 채널의 스파크 또는 아크는 단열재 표면의 국부적 과열을 유발하여 탄화 및 표면 단열재 손상을 초래합니다.
일반적으로 가스와 고체 유전체 사이의 경계면을 따라 플래시오버가 발생합니다. 절연체 스트링 표면과 부싱 표면을 따라 발생하는 파괴적인 방전을 플래시오버라고 합니다. 플래시오버라는 용어는 특수한 조건에서의 방전 현상에만 적용할 수 있습니다.
2. 직렬공진시험장치의 방전현상
방전 현상은 비교적 일반적인 개념으로, 일반적으로 전기장의 작용에 따라 절연 상태에서 전도성 상태로 절연 물질이 전이되는 현상을 말합니다. 이러한 점프 현상은 전극 사이의 '통과 상태', 즉 절연물질이 완전히 단락되어 손상된 상태에서 발생할 수 있습니다. 이때, 전극 사이의 전압은 급속히 매우 낮거나 거의 0에 가까운 값으로 떨어지게 되는데, 이를 파괴방전이라고 합니다. 점프 현상은 전극 사이의 국부적인 영역에서도 발생할 수 있으며, 이로 인해 절연 물질이 국부적으로 단락되는 경우가 있지만 나머지 영역은 여전히 우수한 절연 성능을 유지하며 전극 사이의 전압은 여전히 특정 값을 유지할 수 있습니다. 이를 부분 방전이라고 합니다.
파괴방전과 부분방전은 모든 유전체와 그 조합에서 사용될 수 있지만, 서로 다른 유전체와 그 조합에서 발생하는 방전에는 특별한 이름이 있습니다. 가스나 액체 유전체의 전극 사이에서 발생하는 파괴적인 방전을 스파크 방전이라고 하며, 에어 갭이나 오일 갭에서 발생하는 파괴적인 방전은 스파크 방전으로 더 정확해야 합니다.
고체 유전체에서 파괴적인 방전이 발생하면 이를 항복이라고 합니다. 파손이 발생하면 고체 유전체에 흔적이 남아 고체 유전체가 영구적으로 절연 특성을 잃게 됩니다. 단열 판지가 부서지면 판지에 구멍이 남게 됩니다.
