변압기를 안전하게 작동하려면 변압기 성능이 국가 표준 및 사용자 기술 요구 사항을 충족해야 할 뿐만 아니라 변압기의 절연 전기 강도가 표준 요구 사항을 충족해야 합니다. 변압기의 전기적 강도는 정상 작동 전압 및 비정상 조건에서 변압기의 안전하고 안정적인 작동을 평가하는 데 필요한 조건이며 상용 주파수 내전압 테스트는 테스트 중 하나입니다. 단시간- 상용주파 내전압 시험은 해당 정격 내전압(실효값)을 절연체에 1회 인가하는 것입니다. 상용주파 내전압 시험에서는 시험하는 권선과 변압기의 리드, 그리고 이에 연결된 부품(예: 스위치)에 모두 동일한 시험 전압을 가하고, 시험하지 않는 권선은 접지로 단락시킵니다. 완전히 절연된 변압기(즉, 권선 시작과 끝의 절연 수준이 동일한)의 경우 권선 시작과 끝의 상용주파 절연 수준과 상용주파 내전압 값이 일정합니다. 등급이 매겨진 절연 변압기(즉, 권선의 시작과 끝 부분에 서로 다른 절연 수준이 있는)의 경우 상용주파 내전압 시험 값은 권선 끝의 상용주파 절연 수준과 일치합니다.
상용주파 내전압 시험의 목적은 권선과 접지 사이, 권선 사이의 주요 절연 강도를 평가하는 것입니다. 이 목표는 완전 절연 변압기의 경우 완전히 달성할 수 있지만 등급 절연 변압기의 경우 철 요크 끝까지의 권선 절연 강도와 접지로 이어지는 권선 부분의 절연 강도만 평가할 수 있습니다. 접지와 권선 사이의 권선 절연 강도는 평가 목표를 달성할 수 없습니다.
1. 실험장비

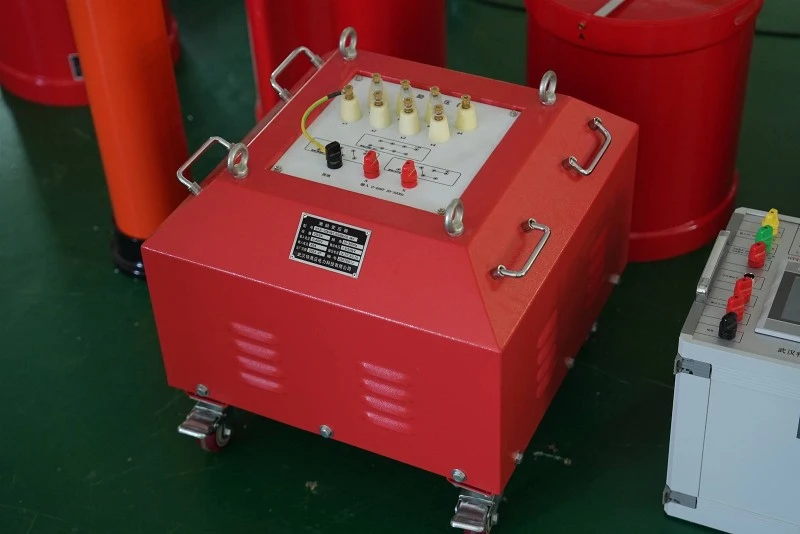

전원 주파수 내전압 테스트는 주로 테스트 전원 공급 장치, 테스트 변압기, 측정 및 보호 장비로 구성됩니다. 전원 공급 장치는 자체 결합 전압 조정기, 시프트 코일 전압 조정기, 동기 발전기 세트 등에 의해 달성될 수 있는 전원 주파수 내전압 테스트에서 조정 가능해야 합니다. 조정 가능한 전원 공급 장치의 용량은 일반적으로 테스트 변압기의 용량과 일치해야 하며, 출력 전류는 테스트 변압기의 저전압 측 정격 전류와 같아야 하고 출력 전압은 시험 변압기의 저전압 측 정격 전압과 같거나 커야 합니다.
동기식 발전기 세트는 이상적인 조정 가능한 전원입니다. 장점은 안정적인 주파수와 좋은 파형입니다. 단점은 비용이 많이 들고 설치 공간이 크며 작동 중 소음이 크다는 것입니다. 상용주파 내전압 시험 시 부하의 용량성 특성으로 인해 전원으로 사용할 때 보상이 좋지 않으면 자기 여자(Self excitation)가 발생하는 경우가 많습니다.
자동 변압기는 슬라이딩 접점을 사용하여 권선을 따라 이동하는 가변 전원 공급 장치입니다. 전압 조정은 균일하지 않고 등급이 매겨져 있지만 각 단계는 세밀하게 구분되어 있습니다. 가격이 저렴하고 휴대가 간편하며 누설 저항이 낮고 파형이 양호하며 사용 범위가 넓습니다. 그러나 슬라이딩 접점으로 인해 용량이 제한되어 소용량 테스트 변압기의 전압 조정에 적합합니다.
코일 조정기의 전압 조정 원리는 권선은 같지만 권선 방향이 반대인 두 권선을 직렬로 연결하고 단락 권선을 사용하여 두 권선을 직렬로 덮는 것입니다. 단락-회로 권선이 위아래로 움직일 수 있어 전압이 조절됩니다. 변속 코일 조절기에는 슬라이딩 접점이 없기 때문에 용량을 매우 크게 만들 수 있으며 더 큰 용량의 변압기를 테스트하는 데 사용할 수 있습니다. 그러나 시프트 코일 레귤레이터의 철심에 있는 자기 회로의 포화 가능성으로 인해 전압 출력 파형이 좋지 않을 수 있습니다. 따라서 선정 시에는 실제 상황에 맞게 조치를 취해야 합니다.
시험 변압기는 시험 전압을 생성하는 핵심 장비입니다. 시험된 변압기는 상용주파 내전압 시험 동안 순수 커패시터처럼 동작하기 때문에 시험 샘플 커패시턴스의 크기는 시험 변압기의 용량 선택과 밀접한 관련이 있습니다. 실험 중에 일반적으로 테스트 변압기의 고{2}}전압 측 정격 전압은 테스트 샘플의 테스트 전압보다 약간 높고 정격 전류는 테스트 샘플의 최대 용량 전류보다 낮지 않아야 합니다. 측정 및 보호 장치는 상용주파 내전압 시험을 수행하기 위한 필수 장비입니다. 일반적인 측정 장치에는 볼 갭, 정전기 전압계, 테스트 변압기의 권선 측정, 고전압 변압기 및 전력 주파수 용량성 전압 분배기가 포함됩니다. 현재 일반적으로 사용되는 측정 방법은 피크 전압계에 연결된 전력 주파수 용량성 전압 분배기를 사용하는 것입니다. 시험 시료의 파괴로 인한 과전류 및 과전압이 시험 장비 및 시험 시료에 과도한 손상을 일으키는 것을 방지하기 위해 일반적으로 상용주파 내전압 시험 중에 이를 보호하기 위한 특정 방법을 취해야 합니다. 일반적인 보호 방법으로는 시험 변압기와 시험 시료 사이에 일정한 저항값을 갖는 저항기를 직렬로 삽입하고, 보호 볼 갭을 시험 시료와 병렬로 연결하며, 시험 변압기의 저전압 측에 과전압 및 과전류 보호 장치를 설치하는 것 등이 있습니다.
2. 내전압 시험 시 주의사항
첫째, 발전기 세트를 내전압 시험용 전원으로 사용하는 경우 발전기의 자기 여기 현상에 특별한 주의를 기울여야 합니다. 테스트 전에 테스트 대상 변압기의 커패시턴스를 기준으로 시스템의 커패시턴스 전류를 계산하고 적절한 보상 리액턴스 값을 선택해야 합니다. 둘째, 테스트 샘플의 내전압 값을 기준으로 정확도 요구 사항을 충족하는 적절한 측정 장비를 선택합니다. 전압 분배기를 선택할 때 전압 분배기의 배치 요구 사항, 특히 저{3}}전압측 계측기 선택에 주의를 기울여야 합니다. 교정에 사용되는 피크 미터를 다른 모델의 장비로 교체해서는 안 됩니다. 그렇지 않으면 전압 분배기 비율에 영향을 미치고 심각한 측정 오류가 발생합니다.
보호 저항기는 테스트된 변압기가 고장날 때 단락 전류를 제한하는 데 사용됩니다.- 보호 저항기가 직렬로 연결되지 않은 경우 이는 테스트 변압기가 고장날 때 더 높은 출력 전압에서 테스트 변압기가 직접 단락되는 것과 같습니다. 이는 큰 단락 전류를 생성하고 테스트 변압기에 손상을 줄 수 있습니다. 고-전압 권선에서 위험한 진동이 발생하여 테스트 샘플과 테스트 변압기 모두에 과전압이 발생합니다. 따라서 단락-전류를 허용값으로 제한하는 것이 매우 필요하므로 보호저항을 연결해야 하며, 그 저항값은 일반적으로 허용값 내에서 단락-전류 제한값으로 간주됩니다.
