직렬병렬 공진회로의 임피던스 특성

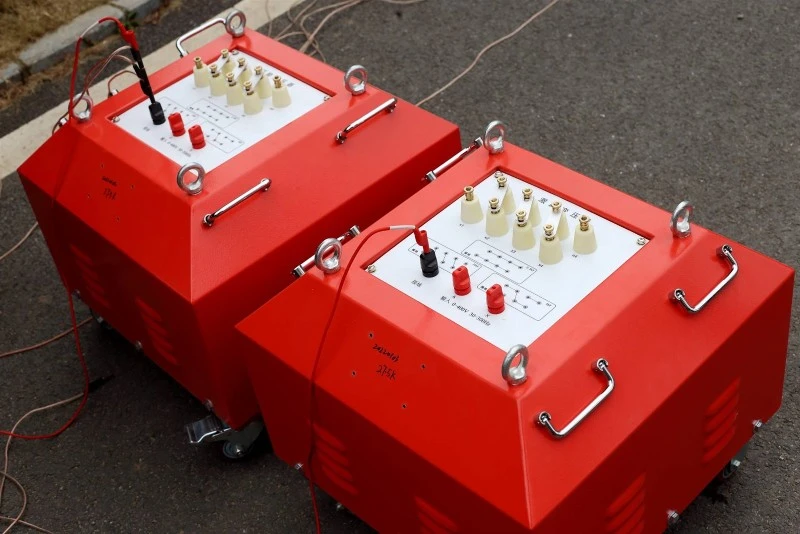

직렬병렬 공진회로의 임피던스 특성은 무엇입니까? 우한 UHV는 다음과 같은 생산을 전문으로 합니다.직렬 공진, 다양한 제품 선택 및 전문적인 전기 테스트를 통해. 찾으려면직렬 공진, 우한 UHV를 선택하세요.

공진 회로에는 병렬 회로와 직렬 회로의 두 가지 형태가 있습니다. 직렬 공진 및 병렬 공진 회로의 임피던스 특성은 공진 임피던스, 공진 특성 임피던스 및 공진 품질과 같은 요소의 영향을 받습니다. 그러나 실제로 직렬 병렬 공진 회로의 특성 임피던스는 공진 회로에 의해 결정됩니다. 그렇다면 공진회로의 임피던스 특성은 무엇이며, 직렬공진회로와 병렬공진회로의 임피던스 특성 및 차이점은 무엇인가?

직렬병렬 공진회로의 임피던스 특성

1. 직렬 공진 회로의 임피던스 특성: 입력 신호의 주파수와 회로의 출력 전류에 따라 달라지는 열적 특성은 회로의 주파수 선택 특성이 됩니다. 직렬 공진 회로가 발생하면 회로의 최소 임피던스로 인해 회로에서 흐르는 전류가 최대화됩니다.
에이. 임피던스 특성 회로가 공진할 때 회로의 유도 임피던스와 용량 임피던스는 동일하고 서로 상쇄되어 회로의 최소 임피던스와 순수 저항이 됩니다.
b. When the circuit is detuned, the impedance of the series resonant circuit increases and the phase value increases. When W>W0, the impedance of the series circuit is inductive; When W>W0, 직렬 회로의 임피던스는 용량성입니다.

2. 병렬 공진 회로의 임피던스 특성:
병렬 공진 회로의 특징은 공진 중에 회로 임피던스가 가장 높고 순수한 저항, 즉 Z0=R0=이라는 것입니다. 공진 임피던스는 유도성 또는 용량성 임피던스의 Q배입니다. 즉, Z0=Q Ω 0L=Q/Ω 0C입니다.
전류가 일정할 때 인덕터나 커패시터 양단의 전압은 최대가 됩니다. 공진 주파수에서 벗어나면 회로 임피던스와 전압이 크게 감소합니다.

3. 직렬병렬회로의 비교
위상 주파수 특성: 직렬 회로의 위상 주파수 특성은 양의 공분산인 반면, 병렬 회로의 위상 주파수 특성은 음의 기울기이며 최대 위상 편이는 ±90입니다.

4. 실제 응용에서 직렬 회로는 신호 소스와 부하를 직렬로 연결하는 데 적합하므로 신호 전류를 부하에 효과적으로 전달합니다. 병렬 회로는 신호 소스와 부하를 병렬로 연결하는 데 적합하므로 신호가 부하에서 최대 전압 진폭을 얻을 수 있습니다.
공진 회로는 수동 필터링 네트워크에 속하며 그 기능은 다음과 같습니다.
주파수 선택 필터링: 입력 신호에서 유용한 주파수 성분을 선택하고 불필요한 주파수 성분이나 노이즈를 억제합니다.
임피던스 변환 회로 및 매칭 회로;
주파수 진폭 및 위상 변환 구현: 주파수 변화를 진폭 또는 위상 변화로 변환합니다. 이는 주파수 변조에서 논의될 것입니다.

병렬 공진 임피던스 특성을 분석하려면 입력 신호 주파수를 여러 시나리오로 나누어야 합니다.

1. 입력 신호 주파수는 공진 주파수 fo와 같습니다.
신호 주파수가 LC 직렬 공진 회로의 공진 주파수 fo와 같을 때 회로는 직렬 공진을 겪고 직렬 공진 회로의 임피던스는 가장 작고 순수 저항성(용량성 또는 유도성이 아님) 값을 갖습니다(순수 저항성).
신호 주파수가 LC 공진 회로의 공진 주파수에서 벗어나면 회로의 임피던스가 증가하고, 주파수 편차가 클수록 회로의 임피던스도 커지며 이는 LC 병렬 공진 회로와 정반대입니다.
기억하세요: 직렬 공진 중에는 회로의 임피던스가 최소화됩니다.

2. 입력 신호 주파수가 공진 주파수보다 높습니다.
입력 신호 주파수가 공진 주파수보다 높을 때 LC 시리즈 공진 회로는 유도성이며 인덕터와 동일합니다.
