회로의 주파수에서 공진이 발생하고 샘플링된 전압은 여자 변압기 고전압단 출력 전압의 Q배입니다. q는 시스템의 품질 계수, 즉 전압 공진 배수이며 일반적으로 10에서 100을 초과합니다.직렬 공진회로의 가변 주파수 전원 공급 장치의 출력 주파수를 조정한 다음 가변 주파수 전원 공급 장치의 출력 전압을 조정하여 회로 공진 조건에서 테스트 값에 도달함으로써 발생합니다. 회로의 공진으로 인해 가변 주파수 전원 공급 장치의 출력 전압이 작을수록 CX 샘플에 대해 생성되는 테스트 전압이 높아집니다.

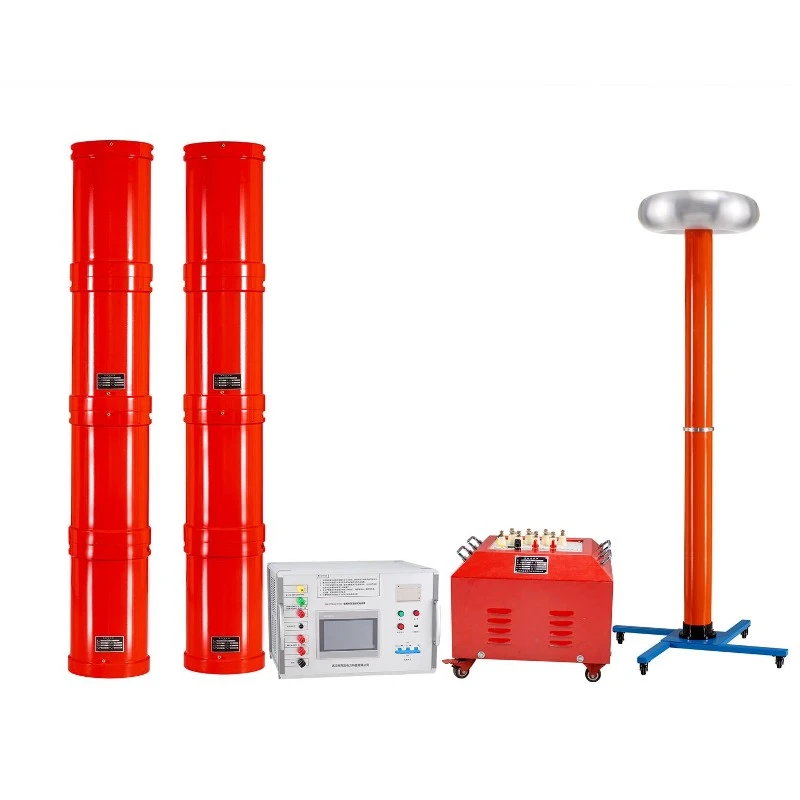

다음을 사용하여 내전압 시험을 실시합니다.주파수 변환 시리즈 공진방법. 다-레벨 스태킹을 통해 여러 반응기가 병렬 및 직렬로 사용됩니다. 전압 분배기는 테스트 전압을 측정하는 데 사용됩니다.
에 대한 공식 직렬 공진 다음과 같습니다:
회로 임피던스의 허수부는 0과 같습니다. z=r+jx,x=0,z=r . 그래서 저는=u/z=u/r입니다.
(1) 공진 정의: 회로에서 하나의 리액티브 모듈이 에너지를 방출할 때 두 구성 요소의 에너지는 동일하며 다른 리액티브 모듈은 동일한 에너지를 흡수해야 합니다. 즉, 두 반응성 구성 요소 사이에 에너지 맥동이 발생합니다.
(2) 공진을 발생시키기 위해서는 회로에 인덕턴스 L과 커패시턴스 C가 있어야 합니다.
(3) 해당 공진주파수는 FR로 표시되는 공진주파수(공진) 또는 공진주파수이다.
(4) 직렬 공진 회로의 조건은 다음과 같다. i2xl=i2xc가 xl=xc일 때 r-l-c 직렬 회로의 공진 조건이 구해진다.
(5) 직렬 공진이든 병렬 공진이든 공진이 발생하면 L과 C 사이의 완전한 에너지 교환이 이루어집니다. 즉, 방출된 자기 에너지는 완전히 전기장 에너지로 변환되어 커패시터에 저장되는 반면 커패시터는 다음 번에 방전된 다음 인덕터에 저장된 자기 에너지로 변환됩니다.
(6) 직렬 공진 회로에서는 - 계열 L과 C에 흐르는 동일한 전류로 인해 전압 극성의 변화를 통해 에너지 교환이 발생합니다. 병렬 회로에서 C의 두 끝은 동일한 전압을 가지므로 에너지 변환은 두 구성 요소의 반대 전류 위상입니다.
(7) 인덕턴스와 커패시턴스는 여전히 공진의 두 가지 구성 요소입니다. 그렇지 않으면 에너지 교환이 발생할 수 없습니다. 그러나 등가 임피던스의 관점에서 보면 이는 구성 요소가 됩니다. 저항 값은 0이거나 무한합니다.
