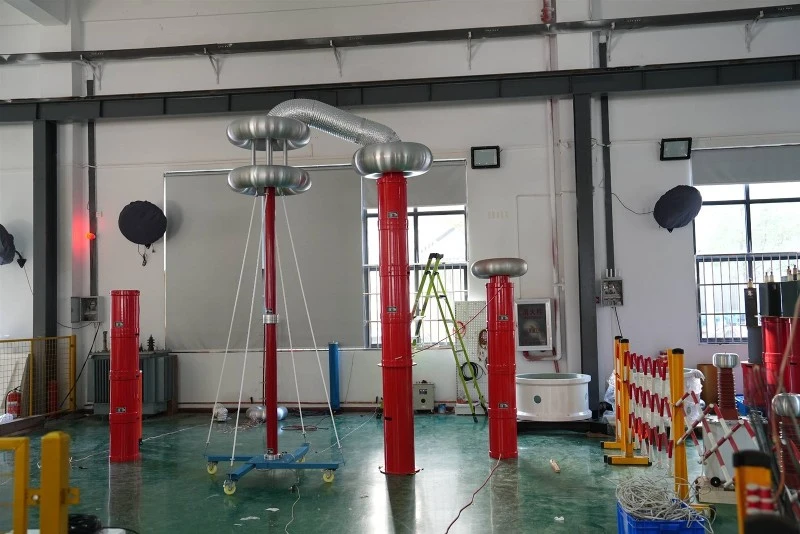

회로의 공진 현상을 분석합니까? 우한 UHV는 생산을 전문으로 합니다.직렬 공진 장치, 다양한 제품 선택 및 전문적인 전기 테스트를 통해. 찾을 때직렬 공진 장치, 우한 UHV를 선택하세요.
공명현상은 교류회로에서 발생하는 특수한 현상으로 공진현상에 대한 연구는 매우 중요하다. 실제 회로에서는 널리 사용되며 공진 상황을 피해야 하는 경우도 있습니다. 패시브 1포트 네트워크의 경우 입력 임피던스 또는 어드미턴스 값은 일반적으로 회로 주파수와 관련됩니다.
입력 임피던스 또는 어드미턴스가 일반적으로 복소수인 인덕터와 커패시터를 포함하는 패시브 1포트 네트워크입니다. 그러나 특정 특정 전력 주파수에서는 입력 임피던스 또는 어드미턴스의 허수부가 0이 될 수 있으며 임피던스 또는 어드미턴스는 순수한 저항 특성을 나타내어 포트 전압과 전류를 동상으로 만듭니다. 이러한 현상이 패시브 1포트 네트워크에서 발생하는 경우를 공진 상태라고 합니다.

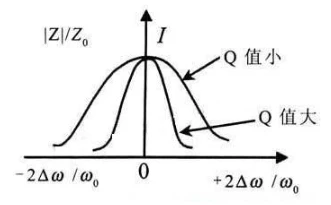

LC 병렬 공진 회로의 특성은 비교적 복잡하며, 많은 특징 중에서 먼저 임피던스 특성을 파악하는 것이 필요합니다. LC 병렬 공진 회로의 임피던스 특성 곡선은 다음 그림과 같습니다.
1. 공진 중 임피던스 특성 이해: LC 병렬 공진 회로의 작동 원리 분석은 3개의 주파수 지점과 대역, 즉 공진 중 입력 신호 주파수가공진 주파수보다 높은 경우, 입력 신호 주파수가 공진 주파수보다 낮은 경우입니다.
입력 신호 주파수가 공진 주파수와 같을 때 회로는 공진하고 LC 병렬 공진 회로의 임피던스는 최대 상태에 있으며 이는 순수 저항과 동일할 수 있습니다. 이때 공진회로 전체에 흐르는 신호전류가 최소화된다. 회로분석에서는 이것이 가장 중요한 포인트이다.
한 가지 기억하세요. LC 병렬 공진 회로의 임피던스 특성은 LC 직렬 공진 회로의 임피던스 특성과 정반대입니다. 한 회로의 임피던스 특성을 기억한 후에는 다른 회로의 임피던스 특성을 기억하기가 쉽습니다.
2. 회로가 디 튜닝되었을 때의 임피던스 특성을 이해합니다. 입력 신호 주파수가 공진 주파수보다 높거나 낮을 때 LC 병렬 회로는 디튜닝 상태에 있고 회로 임피던스는 공진 상태일 때보다 작습니다.
주파수가 공진 주파수보다 높을 때 LC 병렬 회로의 임피던스는 감소하며 커패시터와 동일합니다. 주파수가 증가함에 따라 커패시터 C1의 커패시턴스 임피던스는 감소하고 인덕턴스 임피던스는 증가합니다. 병렬회로에서는 임피던스가 낮은 부품이 주요 역할을 하게 되므로 이때 임피던스가 감소하여 커패시터와 동일하게 됩니다.
주파수가 공진 주파수보다 낮을 때 LC 병렬 회로의 임피던스도 감소하지만 이는 인덕터와 동일합니다. 주파수가 감소하기 때문에 커패시터 C1의 커패시턴스는 증가하고 인덕터 L1의 인덕턴스는 감소합니다. 임피던스가 더 작은 인덕터 L1은 병렬 회로에서 주요 역할을 합니다. 따라서 임피던스가 감소하면 인덕터와 동일합니다.
3. 회로 분석의 세부 사항 숙지 LC 병렬 공진 회로의 임피던스 특성 곡선에서 공진 회로의 임피던스는 f0의 주파수에서 최대임을 알 수 있습니다. 주파수가 f0보다 높거나 낮으면 임피던스가 감소하고 f0의 주파수에 비해 신호 처리 강도가 약해집니다. 주파수가 높거나 낮을수록 임피던스는 작아지고 LC 병렬 공진 회로의 신호 처리 능력은 약해집니다. 이는 회로 분석에서 인식되어야 합니다.
