제품 소개
고전압 AC 공진 테스트 시스템은 30-300 Hz 범위에서 공명을 달성하기 위해 출력 주파수를 조정하여 LC 공명 원리 .을 기반으로 한 고용량 테스트 장치입니다. 전력 주파수 동등성 습격 테스트 및 대규모 캡시턴스 장비의 부분 방전 감지를 위해 설계되었습니다 : 가스-절연 스위치 기어 (GIS); 전력 변압기; 발전기; 고전압 케이블 .

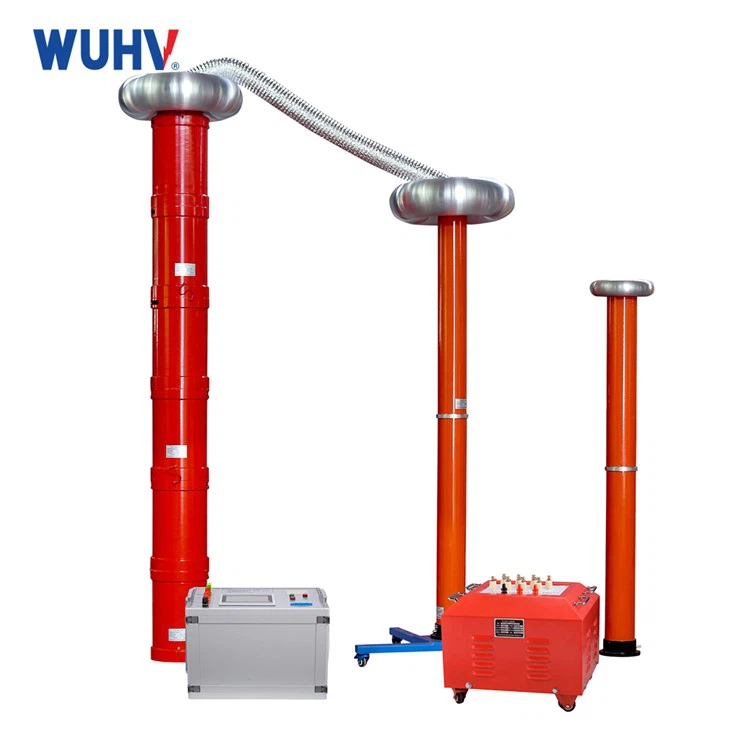

시스템 구성 요소 및제품 매개 변수
|
기준 치수 |
기능 설명 |
주요 매개 변수 |
|
주파수 조정 전원 공급 장치 |
정확한 주파수 조절을위한 디지털 SPWM 제어 |
전원 : 50-800 kva |
|
여기 변압기 |
멀티 탭 설계로 격리 및 전압 스텝 업 |
비율 : 5kv/10kv/20kv → 50kv |
|
공명 반응기 |
건식 유형/오일 이량제, 탭 인덕터 |
단일 단위 인덕턴스 : 50-250 h |
|
용량 성 분배기 |
고전압 측정 및 신호 피드백 |
정확도 : ± 1% |
|
지능형 제어 콘솔 |
7- 자동 보호 기능이있는 인치 터치 스크린 |
USB 보고서 수출 |
핵심 기술 장점
|
특징 |
기술적 가치 |
|
전력 주파수 등가 |
출력 주파수 45-300 hz (IEC 60060-3 인증), 정확하게 그리드 작동 조건을 시뮬레이션합니다. |
|
Q- 인자 전압 증폭 |
품질 계수 Q =30-150 50kV 입력 활성화 → 1500kV 출력 (전원 공급 장치 요구 사항 90% 감소) |
|
제로 하모닉 출력 |
순수한 사인파 (1%이상 또는 동일), 부분 방전 측정을위한 IEC 60270 요구 사항을 충족 |
|
지능형 튜닝 |
자동 공명 스캐닝 (± 0.1Hz 정밀), ± 20% 테스트 대상 커패시턴스 변동에 적응 |
