안녕하세요, 여러분! DC Hipot 테스터 공급업체로서 저는 모터에서 DC Hipot 테스트를 수행하는 방법을 여러분과 공유하게 되어 기쁘게 생각합니다. DC Hipot 테스트는 모터의 안전과 신뢰성을 보장하는 데 도움이 되는 중요한 프로세스입니다. 전기적 고장과 잠재적인 위험을 방지하기 위해 모터의 절연 무결성을 확인하는 것이 중요합니다.
DC Hipot 테스트 이해
테스트 프로세스를 시작하기 전에 DC Hipot 테스트가 무엇인지 빠르게 살펴보겠습니다. DC Hipot(직류 고전위 테스트)은 지정된 기간 동안 모터 권선에 높은 DC 전압을 적용하는 작업을 포함합니다. 이 고전압 스트레스는 절연체가 파손되지 않고 전기적 압력을 견딜 수 있는지 확인하기 위해 절연체를 테스트합니다. 절연체에 약점이 있으면 테스트 중에 누설 전류로 나타납니다.
시험 준비
가장 먼저, 올바른 도구와 장비가 모두 갖추어져 있는지 확인해야 합니다. 물론 DC Hipot 테스터가 필요합니다. 우리는 매우 안정적이고 사용하기 쉬운 최고 수준의 제품을 보유하고 있습니다. 또한 절연 장갑, 보안경 등 기본적인 안전 장비도 준비하세요. 고전압 작업 시에는 항상 안전이 최우선 과제입니다.
테스트를 시작하기 전에 모터를 전원에서 분리해야 합니다. 이것은 생각할 필요도 없는 일이지만 얼마나 많은 사람들이 잊어버리고 있는지 놀라게 될 것입니다. 감전사를 당하거나 테스터가 손상되는 위험을 감수하고 싶지는 않습니다. 또한 모터가 깨끗하고 건조한지 확인하십시오. 먼지, 습기 또는 잔해물이 테스트 결과에 영향을 미칠 수 있습니다.
테스터 연결
모터를 준비한 후에는 DC Hipot 테스터를 연결할 차례입니다. 테스터에는 일반적으로 고전압 리드와 접지 리드라는 두 개의 리드가 있습니다. 고전압 리드를 모터 권선에 연결합니다. 올바른 연결을 위해서는 권선 단자를 노출시켜야 합니다. 리드를 다룰 때 실수로 충전 부품과 접촉하지 않도록 주의하십시오.
다음으로 접지 리드를 모터 프레임에 연결합니다. 정확한 테스트 결과를 보장하려면 프레임을 적절하게 접지해야 합니다. 이중 - 모든 연결이 안전한지 확인하세요. 연결이 느슨하면 판독값이 부정확해지거나 테스터가 손상될 수도 있습니다.
테스트 매개변수 설정
이제 모든 것이 연결되었으므로 테스트 매개변수를 설정할 차례입니다. 설정해야 하는 두 가지 주요 매개변수는 테스트 전압과 테스트 시간입니다. 테스트 전압은 모터의 정격 전압과 애플리케이션에 따라 다릅니다. 일반적으로 테스트 전압은 모터의 정격 전압보다 높습니다. 예를 들어, 모터 정격이 220V인 경우 테스트 전압은 1000V로 설정될 수 있습니다.
테스트 시간은 일반적으로 약 1~5분입니다. 이는 단열재가 안정화되고 잠재적인 단열 약점이 나타날 수 있는 충분한 시간을 제공합니다. 모터의 특정 요구 사항과 테스트 표준에 따라 이러한 매개변수를 조정할 수 있습니다.
테스트 수행
매개변수를 설정했으면 이제 테스트를 시작할 차례입니다. DC Hipot 테스터의 시작 버튼을 누르면 모터 권선에 높은 DC 전압이 적용되기 시작합니다. 테스터의 디스플레이를 주시하십시오. 테스트 전압, 누설 전류 및 테스트 시간이 표시됩니다.
테스트 중에 절연 파괴의 징후가 있는지 살펴봐야 합니다. 누설 전류가 허용 한계를 초과하는 경우 절연에 문제가 있음을 나타낼 수 있습니다. 또한 펑하는 소리나 갈라지는 소리가 들릴 수도 있는데, 이는 절연 실패의 명백한 신호입니다.
모든 것이 순조롭게 진행되고 누설 전류가 허용 가능한 범위 내에 유지되면 모터가 테스트를 통과한 것입니다. 그러나 문제가 있는 경우 절연 파괴의 원인이 무엇인지 알아보기 위해 추가 조사가 필요합니다.
사후 - 테스트 절차
테스트가 완료되면 DC Hipot 테스터를 끄고 리드를 분리하십시오. 모터 권선에 저장된 에너지를 모두 방전시키십시오. 방전 저항기로 권선 단자를 단락시켜 이를 수행할 수 있습니다.
모터가 안전하게 방전되면 전원에 다시 연결하고 시동할 수 있습니다. 모터가 원활하게 작동하는지 확인하십시오. 문제가 있는 경우 추가 테스트나 수리를 수행해야 할 수도 있습니다.
관련장비

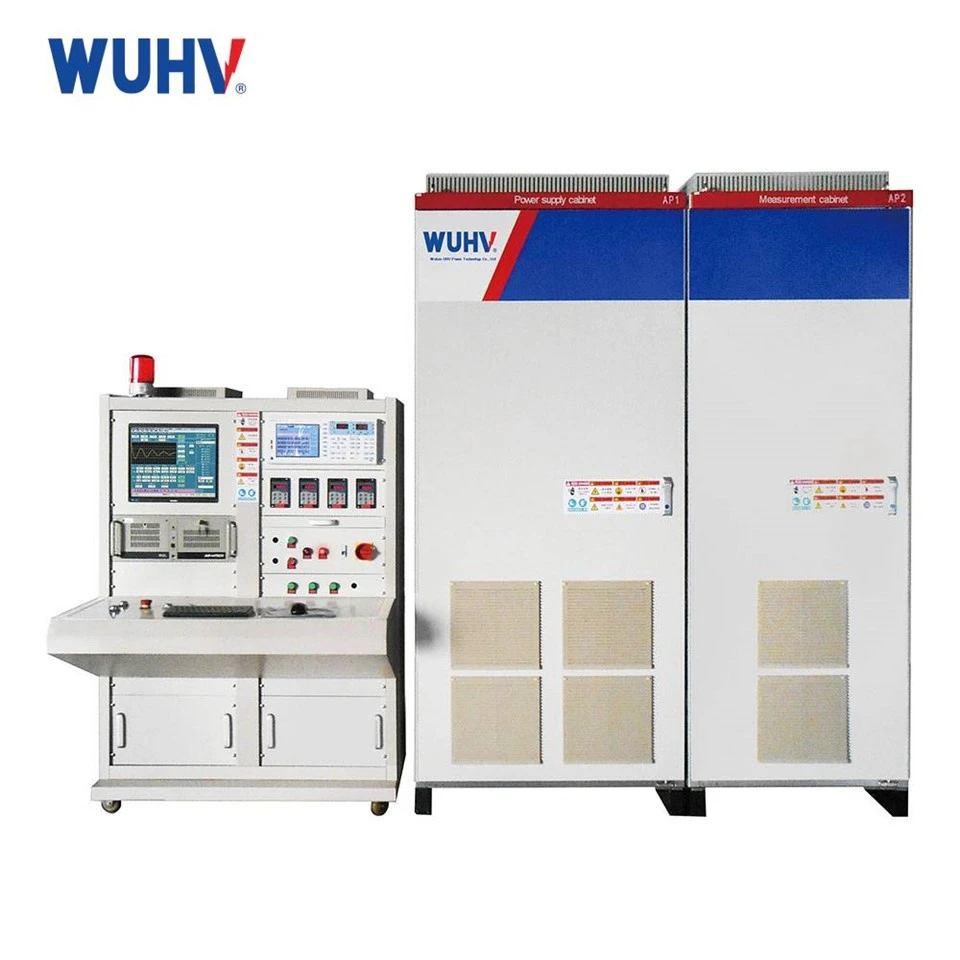

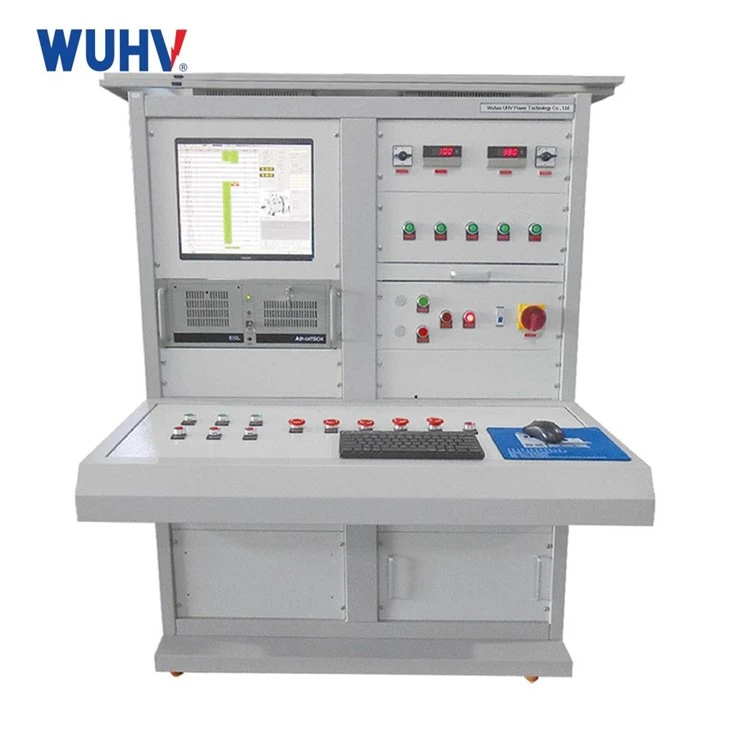

모터 테스트 사업에 종사하고 계시다면 일부 관련 장비에도 관심이 있으실 것입니다. 예를 들어,0.12kW - 90kW 단상 및 3상 비동기 모터 테스트 벤치포괄적인 모터 테스트를 위한 훌륭한 도구입니다. 다양한 정격 전력 및 위상의 모터를 테스트하여 모터 성능에 대한 자세한 분석을 제공할 수 있습니다.
또 다른 유용한 장비는VLF 테스트 키트. VLF(초저주파) 테스트는 모터 및 기타 전기 장비의 절연을 테스트하는 또 다른 방법입니다. 이는 단열 문제를 감지하는 보다 진보되고 정확한 방법입니다.
특히 스타터 모터를 다루는 경우에는스타터 모터 테스트 벤치필수품입니다. 이를 통해 다양한 조건에서 스타터 모터의 성능을 테스트하여 최고의 상태인지 확인할 수 있습니다.
결론
모터에 대한 DC Hipot 테스트를 수행하는 것은 모터의 안전성과 신뢰성을 보장하는 중요한 단계입니다. 위에서 설명한 단계를 수행하면 모터의 절연 무결성을 효과적으로 테스트하고 잠재적인 문제를 식별할 수 있습니다.
DC Hipot 테스터 또는 제가 언급한 관련 장비를 구매하려는 경우 주저하지 말고 문의해 주세요. 우리는 귀하의 테스트 요구 사항을 충족할 수 있는 다양한 고품질 제품을 보유하고 있습니다. 소규모 작업장이든 대규모 제조 공장이든 상관없이 저희가 도와드리겠습니다. 귀하의 특정 요구 사항에 대한 논의를 시작하려면 저희에게 연락하시고 귀하에게 딱 맞는 솔루션을 찾으십시오.
